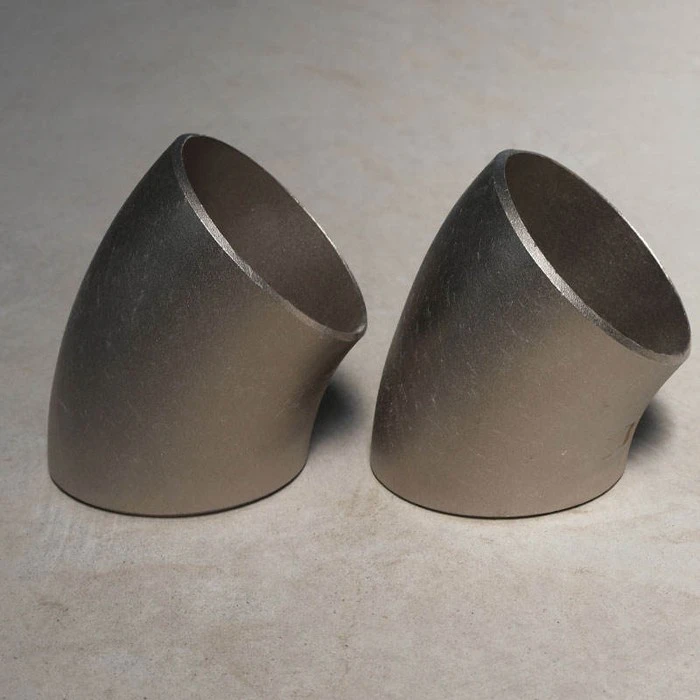

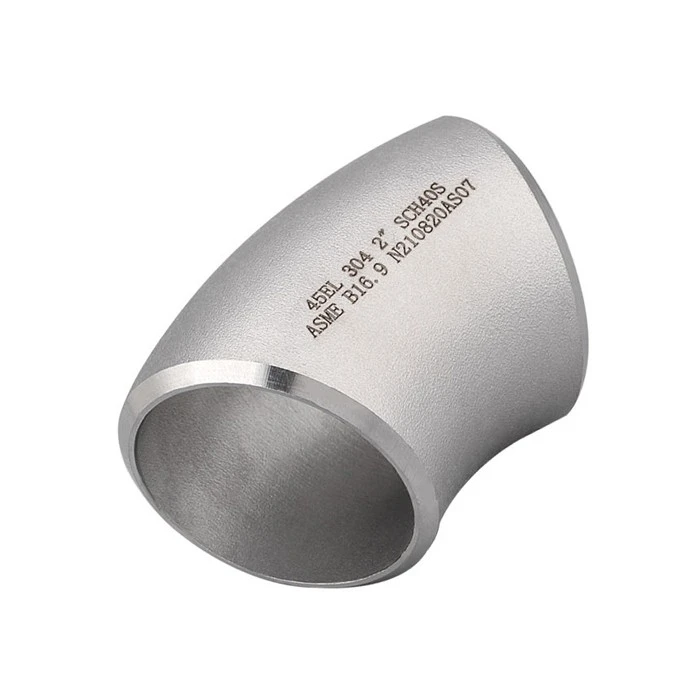

Коляно от неръждаема стомана 45 градуса
45-градусово коляно от неръждаема стомана е тръбен фитинг, който е оформен под ъгъл от 45 градуса. Това коляно може да се използва за промяна на посоката на потока в тръбопроводна система, така че да е под ъгъл от 45 градуса. Обикновено се използва в промишлени области, като химически, петролни, хартиени и други тръбопроводни системи, за свързване и управление на тръби. Има отлична производителност и осигурява стабилност и надеждност на тръбопроводната система.
45 градусов коляно е втората често срещана употреба след 90 градусовия коляно.
45 градусов коляно с дълъг радиус
Тръбното коляно е монтирано между две тръби, така че посоката на течността да може да се променя до 45 градуса. В сравнение с коляното от 90 градуса, коляното от 45 градуса произвежда по-малко триене и с по-ниско налягане.
Коляно 45 градуса с къс радиус
Коляното SR под 45 градуса обикновено се закрепва към мед, пластмаса, стомана, чугун и олово и може да бъде свързано към неръждаеми и гумени тела. Той се използва широко в химически, хранителни, водоснабдителни съоръжения, електронна промишленост, химически тръбопроводи, градинарство, селскостопанско производство, тръбопроводи за слънчево оборудване, тръбопроводи за климатизация и други области.
Спецификация на коляно от неръждаема стомана 45 градуса
Размер: 1/2"NB ДО 48"NB
График: SCH20, SCH30, SCH40, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS
Тип: Безшевни / ERW / Заварени / Изработени
Форма: Коляно - Коляно с къс радиус, Коляно с дълъг радиус
Степен: Неръждаема стомана 45 градуса коляно – SS 45 градуса коляно
ASTM A403 WP Gr. 304, 304H, 309, 310, 316, 316L, 317L, 321, 347, 904L
Размер на коляното 45 градуса
| ИНЧОВЕ | МЕТРИКА | ||||||
| N.B. | OD при Bevel | O | K | N.B. | OD при Bevel | O | K |
| ½ | 0.840 | 3 | 1 7/8 | 15 | 21.34 | 76.20 | 47.63 |
| ¾ | 1.050 | 2 ¼ | 1 11/16 | 20 | 26.67 | 57.15 | 42.86 |
| 1 | 1.315 | 3 | 2 3/16 | 25 | 33.40 | 76.20 | 55.56 |
| 1 ¼ | 1.660 | 3 ¾ | 2 ¾ | 32 | 42.16 | 95.25 | 69.85 |
| 1 ½ | 1.900 | 4 ½ | 3 ¼ | 40 | 48.26 | 114.30 | 82.55 |
| 2 | 2.375 | 6 | 4 3/16 | 50 | 60.33 | 152.40 | 106.36 |
| 2 ½ | 2.875 | 7 ½ | 5 3/16 | 65 | 73.03 | 190.50 | 131.76 |
| 3 | 3.500 | 9 | 6 ¼ | 80 | 88.90 | 228.60 | 158.75 |
| 3 ½ | 4.000 | 10 ½ | 7 ¼ | 90 | 101.60 | 266.70 | 184.15 |
| 4 | 4.500 | 12 | 8 ¼ | 100 | 114.30 | 304.80 | 209.55 |
| 5 | 5.563 | 15 | 10 5/16 | 125 | 141.30 | 381.00 | 261.94 |
| 6 | 6.625 | 18 | 12 5/16 | 150 | 168.28 | 457.20 | 312.74 |
| 8 | 8.625 | 24 | 16 5/16 | 200 | 219.08 | 609.60 | 414.34 |
| 10 | 10.750 | 30 | 20 3/8 | 250 | 273.05 | 762.00 | 514.53 |
| 12 | 12.750 | 36 | 24 3/8 | 300 | 323.85 | 914.40 | 619.13 |
| 14 | 14.000 | 42 | 28 | 350 | 355.60 | 1066.80 | 711.20 |
| 16 | 16.000 | 48 | 32 | 400 | 406.40 | 1219.20 | 812.80 |
| 18 | 18.000 | 54 | 36 | 450 | 457.20 | 1371.60 | 914.40 |
| 20 | 20.000 | 60 | 40 | 500 | 508.00 | 1524.00 | 1016.00 |
| 22 | 22.000 | 66 | 44 | ||||
Допустими отклонения на размерите
45-градусово неръждаемо коляно – LR и 3D коляно отговарят на ASME B16.9.
| Номинален размер на тръбата | 1/2 до 2,1/2 | 3 до 3.1/2 | 4 | 5 до 8 |
| Външен диаметър На фаска (D) |
+ 1.6 – 0.8 |
1.6 | 1.6 | + 2.4 – 1.6 |
| Вътрешен диаметър в края | 0.8 | 1.6 | 1.6 | 1.6 |
| Център до край LR (A/B) | 2 | 2 | 2 | 2 |
| Център до край 3D (A/B) | 3 | 3 | 3 | 3 |
| Номинален размер на тръбата | 10 до 18 | 20 до 24 | 26 до 30 | 32 до 48 |
| Външен диаметър На фаска (D) |
+ 4 – 3.2 |
+ 6.4 – 4.8 |
+ 6.4 – 4.8 |
+ 6.4 – 4.8 |
| Вътрешен диаметър в края | 3.2 | 4.8 | + 6.4 – 4.8 |
+ 6.4 – 4.8 |
| Център до край LR (A/B) | 2 | 2 | 3 | 5 |
| Център до край 3D (A/B) | 3 | 3 | 6 | 6 |
| Дебелина на стената (T) | Не по-малко от 87,5% от номиналната дебелина на стената | |||
Характеристики и предимства
1. Отличен материал: Изработен е от високо-качествен материал от неръждаема стомана, който има отлична устойчивост на корозия и може да се използва дълго време без ръжда или корозия.
2. Силна пластичност: неръждаемата стомана има добра пластичност и пластичност, което я прави подходяща за различни сложни оформления на тръбопроводи и изисквания за свързване.
3. Дълъг живот: Благодарение на високата устойчивост на корозия и устойчивост на окисление на материалите от неръждаема стомана, той може да поддържа своята стабилност и здравина за дълго време по време на употреба и има дълъг експлоатационен живот.
4. Компактна структура: Приема дизайн под ъгъл от 45 градуса, който може да реализира компактното свързване на тръбопроводи, да намали заетостта на пространството при оформлението на тръбопровода и да подобри ефективността на цялостната тръбопроводна система.
5. Лесен монтаж: Приема заваряване или резбова връзка, която е лесна и бърза за инсталиране и може да се прилага към преносни тръбопроводи на различни газове, пара, течности и други среди.
6. Висока якост: Материалът от неръждаема стомана има висока якост и твърдост, което му позволява да издържа на работа при високо налягане и температурни условия, осигурявайки стабилността и безопасността на тръбопроводната система.
7. Красив и издръжлив: 45-градусово коляно от неръждаема стомана има гладка и красива повърхност. Повърхността не е лесна за залепване на мръсотия, лесна за почистване и поддръжка и има дълъг експлоатационен живот и издръжливост.
Материал на коляното от неръждаема стомана
Има различни неръждаеми стомани, които да бъдат адаптирани за коляно за тръби, използвани в различни приложения, тъй като знаем, че неръждаемата стомана показва отлични свойства да издържа на корозия, нагряване и високо налягане, поради което коляното от неръждаема стомана често се използва в критични приложения.
304 и 316L са най-използваните класове неръждаема стомана, и двете са класове аустенит с високо съдържание на хром и могат да се срещнат в повечето случаи, а други класове са налични, като 321/321H и 347/347H. Някои специални сплави обикновено са и за лакътя, като 904L и 2205.
|
Степен |
въглерод |
Силиций |
Манган |
хром |
никел |
Молибден |
Сяра |
Фосфорни |
|
WP 304 |
0,08 |
1,0 |
2.00 |
18.0 – 20.0 |
8.0 – 11.0 |
– |
0,03 |
0,045 |
|
WP 304L |
0,035 |
1,0 |
2.00 |
18.0 – 20.0 |
8.0 – 13.0 |
– |
0,03 |
0,045 |
|
WP 316 |
0,08 |
1,0 |
2.00 |
16.0 – 18.0 |
10.0 – 14.0 |
2.00 – 3.00 |
0,03 |
0,045 |
|
WP 316L |
0,035 |
1,0 |
2.00 |
16.0 – 18.0 |
10.0 – 15.0 |
2.00 – 3.00 |
0,03 |
0,045 |
|
WP 321 |
0,08 |
1,0 |
2.00 |
17.0 – 19.0 |
9.0 – 12.0 |
– |
0,03 |
0,045 |
